【WL-CR5】 漏水センサ制御器 5ch TAKEX 竹中エンジニアリング

Product details

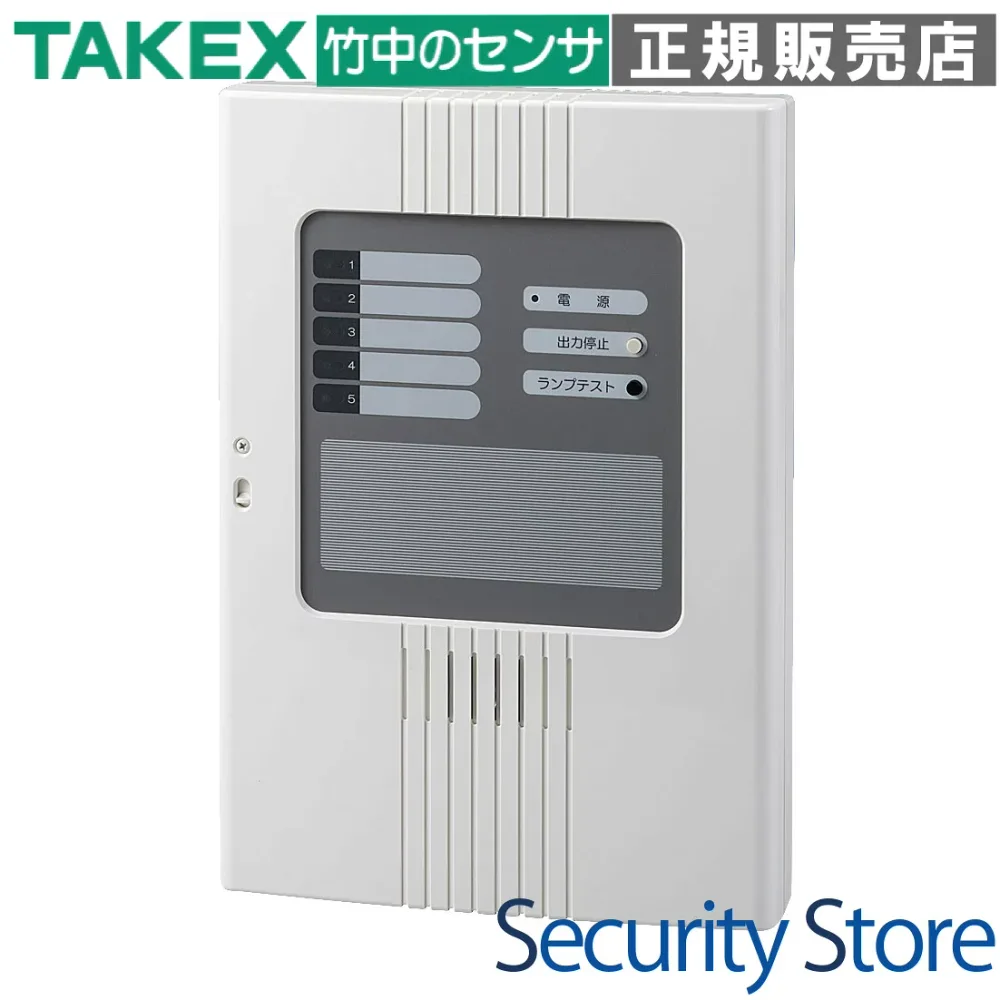

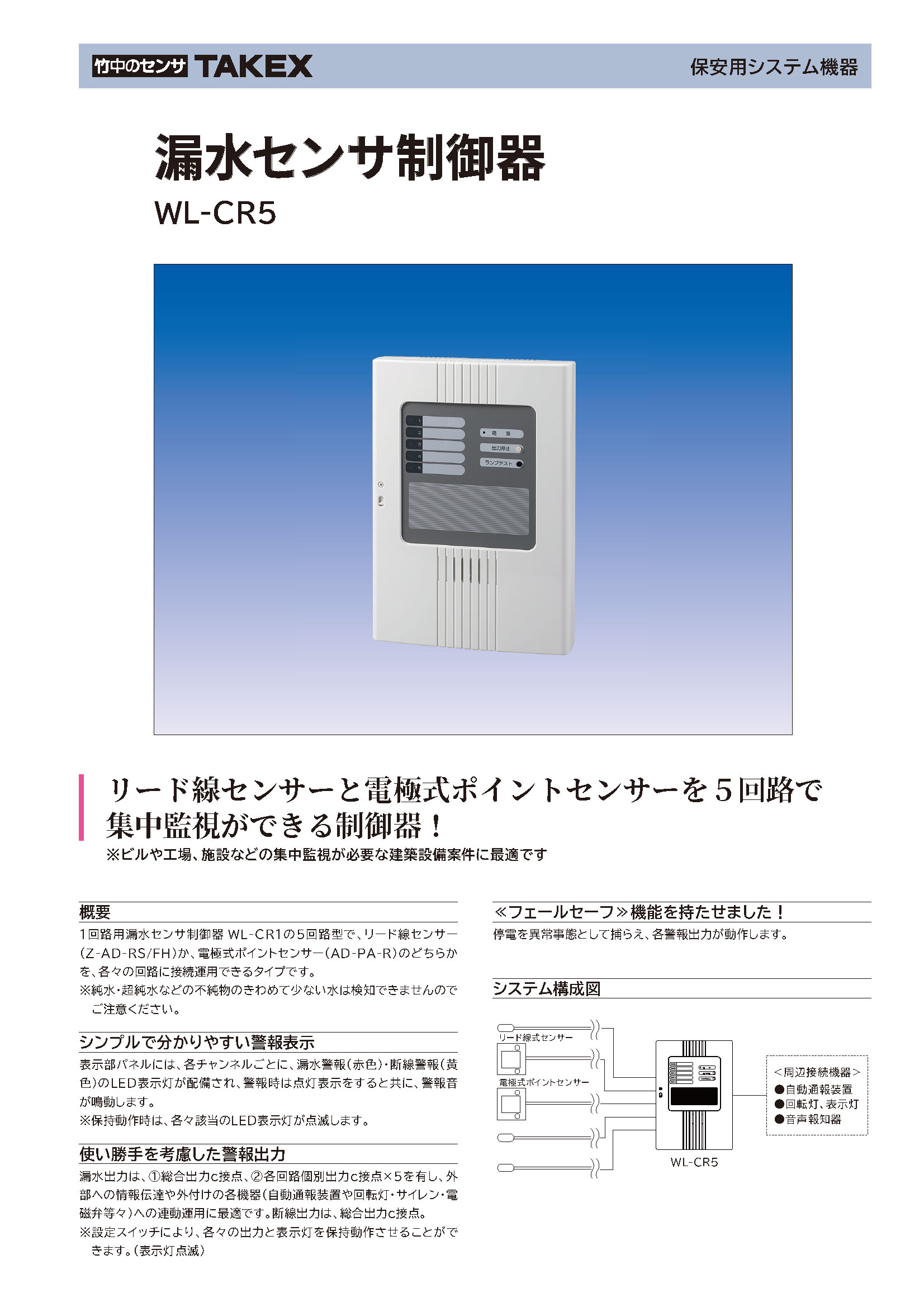

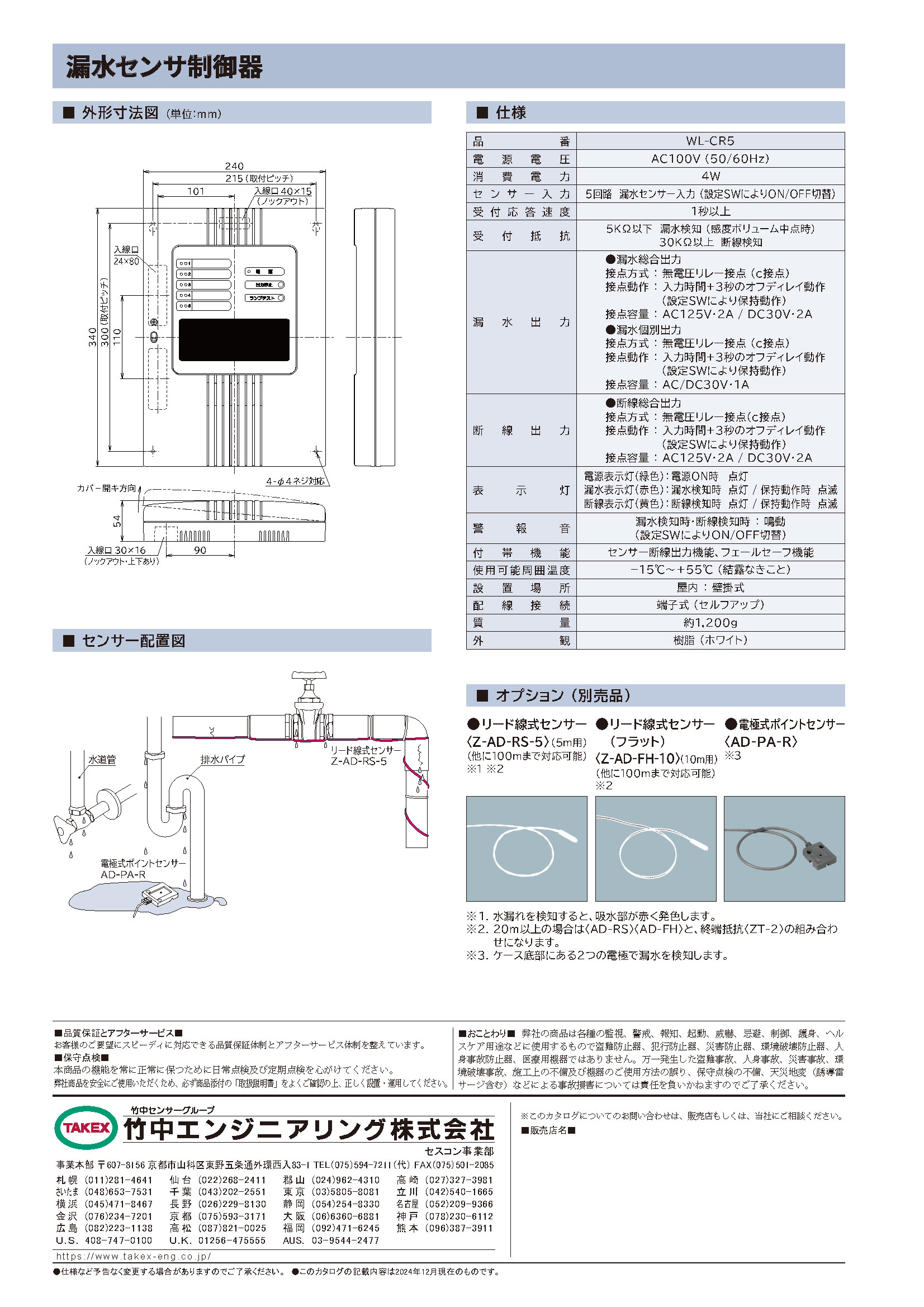

■竹中エンジニアリング (TAKEX) 漏水センサ制御器WL-CR5 (5ch用)最大5回路の漏水監視を1台で集約管理できる、プロ仕様の漏水センサ制御器です。ビル・工場・データセンター等の重要施設において、浸水被害を迅速に検知し、確実な外部通報を可能にします。【主な特長】◆5回路の集中監視によるコスト・省スペース化複数のエリアを1台で効率的に監視。多回路の建築設備案件において、設置コストと取付スペースの削減に大きく貢献します。◆リード線式と電極式のハイブリッド対応各chごとに、リード線センサーまたは電極式ポイントセンサーを自由に組み合わせて接続でき、現場に合わせた柔軟な設計が可能です。◆センサーラインの常時断線監視機能センサーラインの健全性を常時見守る「断線監視」を全chに装備。センサー故障や断線をLEDと総合出力で通知し、万が一の未検知を防ぎます。◆高度なシステム連携を支える豊富な接点出力漏水時には「総合出力c接点」に加え、発生箇所を特定できる「各回路個別出力c接点」を出力。自動通報装置や電磁弁遮断との連動に最適です。◆停電時も異常を知らせるフェールセーフ機能停電や電源遮断を異常事態として捉え、各警報出力を強制動作させる設定が可能。監視の空白時間をなくします。【導入前に確認したいポイント】・純水・超純水（不純物の極めて少ない水）は検知不可です。・屋内専用（屋外・高湿度環境は設置不可）です。・AC100Vの電源供給が必要です。【LED表示と動作状態】 表示項目 色 状態 電源表示 緑 正常稼働中（AC100V供給） 漏水表示 赤 点灯：漏水検知中 ／ 点滅：保持動作中 断線表示 黄 点灯：断線検知中 ／ 点滅：保持動作中 【製品仕様】 品名・品番 漏水センサ制御器（WL-CR5） 電源電圧 AC100V（50/60Hz） 消費電力 4W センサー入力 5回路（漏水センサー入力） 受付応答速度 1秒以上 漏水出力 総合出力：無電圧リレー接点(c接点)×1個別出力：無電圧リレー接点(c接点)×5 断線出力 断線総合出力：無電圧リレー接点(c接点)×1 警報音 漏水・断線検知時に鳴動（音量調整・OFF可） 使用周囲温度 -15℃～+55℃（結露なきこと） 外形寸法 W200×H250×D61.5mm 質量 約1,200g 【よくある質問（FAQ）】Q：センサーは1チャンネルに複数接続できますか？A：基本は1chにつき1センサーラインを推奨しますが、並列・直列接続で複数設置も可能です。Q：断線警報（黄色LED）が消えません。A：配線外れや断線のほか、未使用chが「有効」設定になっている場合があります。スイッチで使用しないchをOFFにしてください。Q：停電した時に警報を出せますか？A：はい、内部のフェールセーフ設定をONにすることで、停電時に異常信号を外部へ送出できます。Q：漏水が乾いた後も警報を出し続けられますか？A：はい、設定スイッチにより、手動でリセットするまで警報（表示・出力）を保持させることが可能です。Q：屋外で使用できますか？A：いいえ、屋内専用の壁掛仕様です。直接水がかかる場所や屋外には設置しないでください。本機は、漏水センサ制御器として、複数回路を集中して管理できるプロ仕様の監視装置です。設備管理、施設監視、ビル・工場・データセンターなどでの漏水検知や断線検知、警報機能を必要とする場面に最適です。5チャンネル（回路）を備え、各チャンネルごとに漏水警報（赤色LED）・断線警報（黄色LED）を装備し、警報時には点灯表示とともに警報音が鳴動します。さらに、総合出力および各チャンネル個別出力を備え、無電圧接点出力を通じて回転灯・サイレン・自動通報装置・電磁弁等の外付け機器との連動運用が可能です。停電も異常として扱うフェイルセーフ機能付き。設定スイッチにより表示灯・出力の保持動作（点滅表示）の切替も可能です。屋内壁掛け式設置、使用可能周囲温度 -15℃〜+55℃（結露・氷結なきこと）の環境で使用できます。センサー入力は、リード線式／電極式ポイント式どちらも対応。セキュリティ・設備監視・建築設備向けの高信頼な制御器です。
