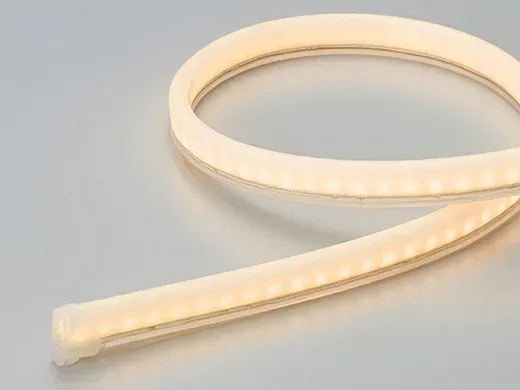

DNライティング　屋外用フレキシブルLEDモジュール　FXA-S9-WP　電源装置別売　ディフューズタイプ　IP67　送りあり　本体1535mm　電球色　2700K　FXAS91535L27WP ※受注生産品

Product details

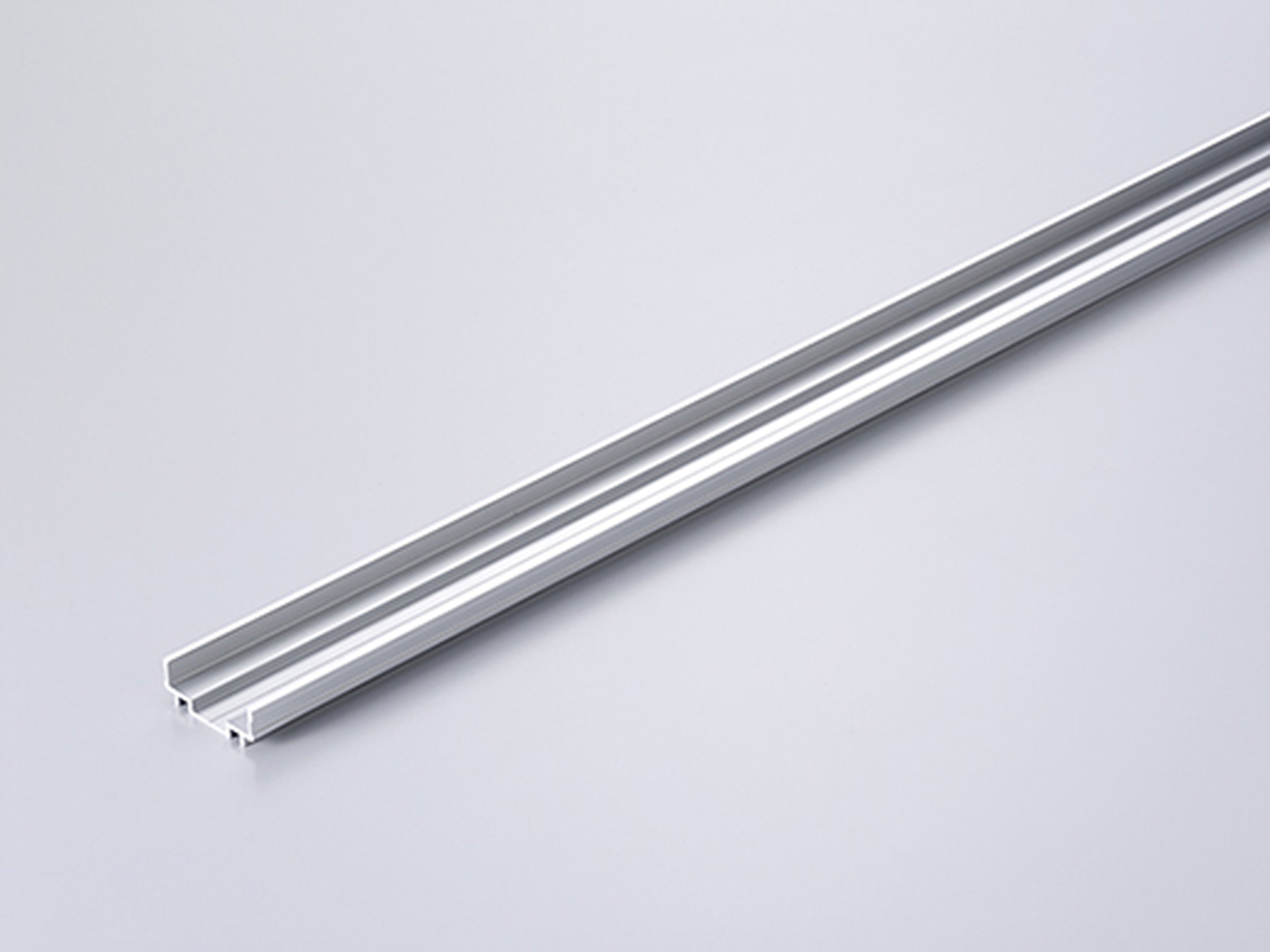

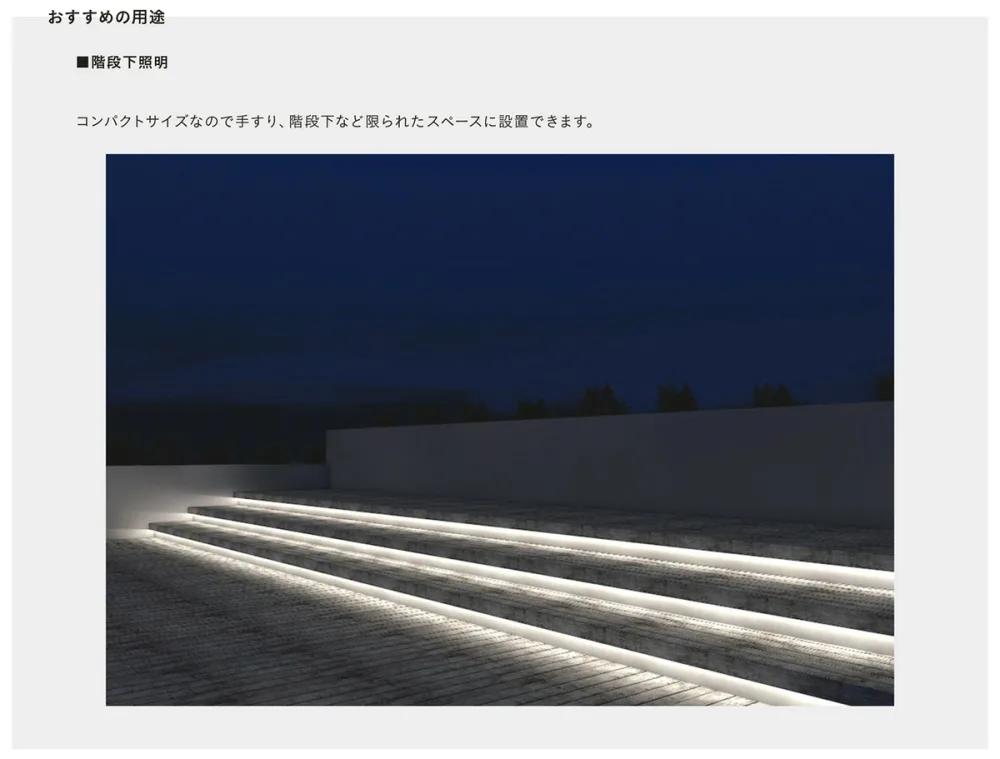

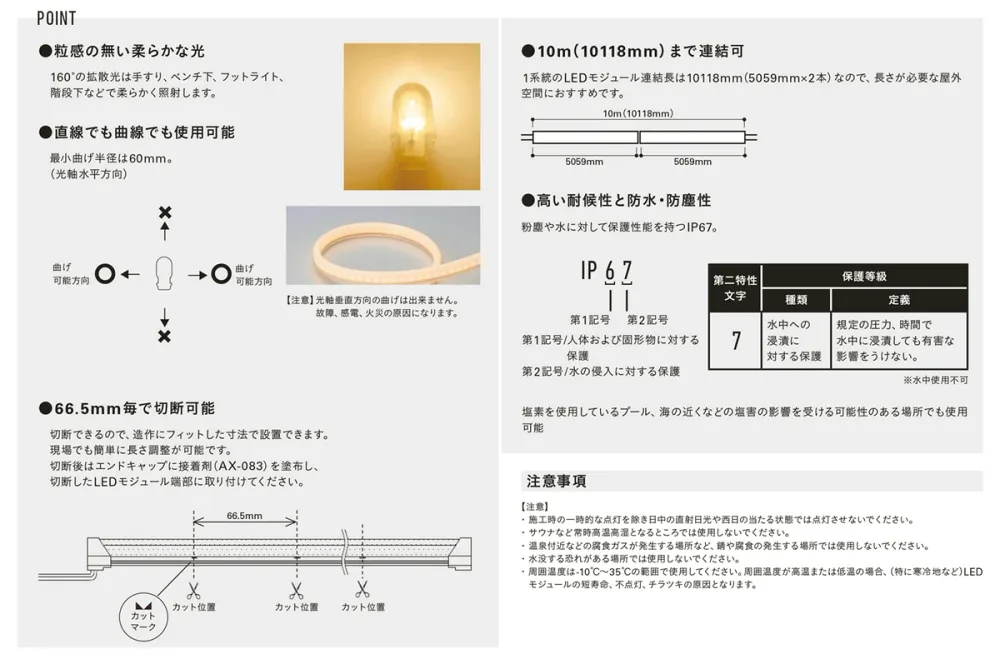

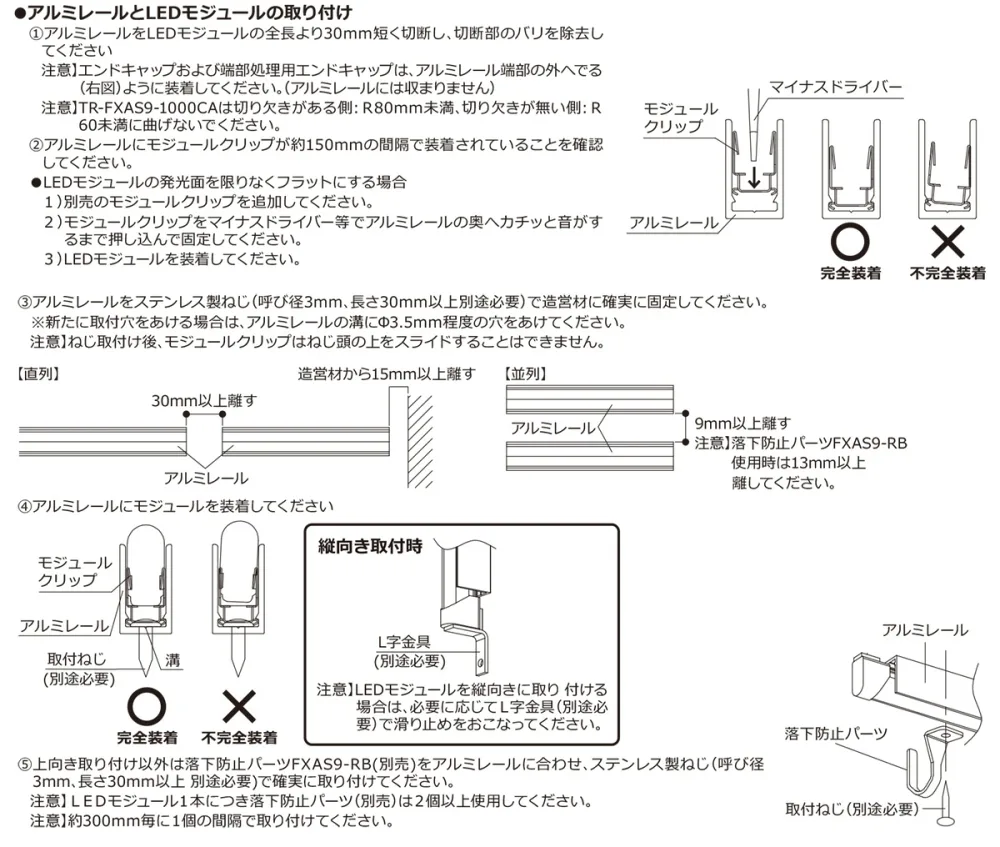

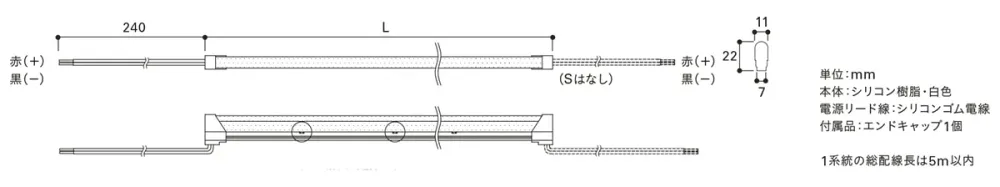

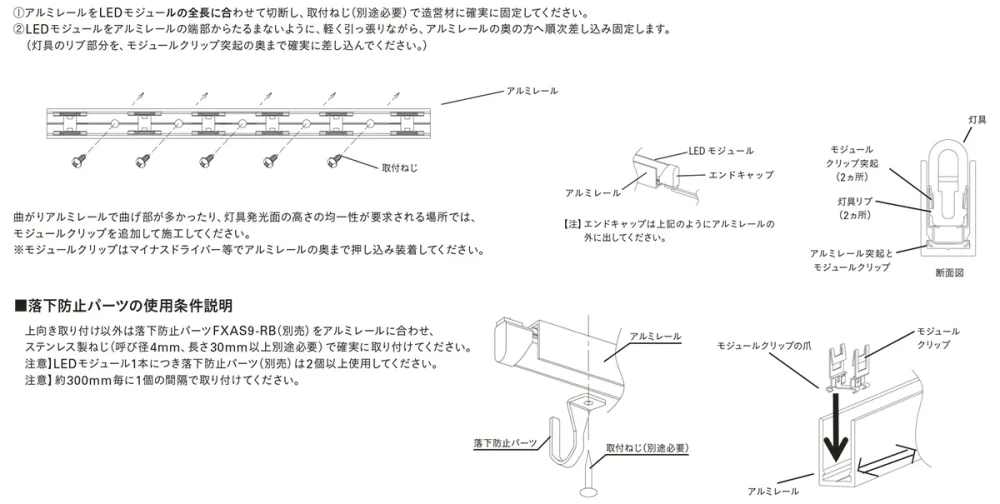

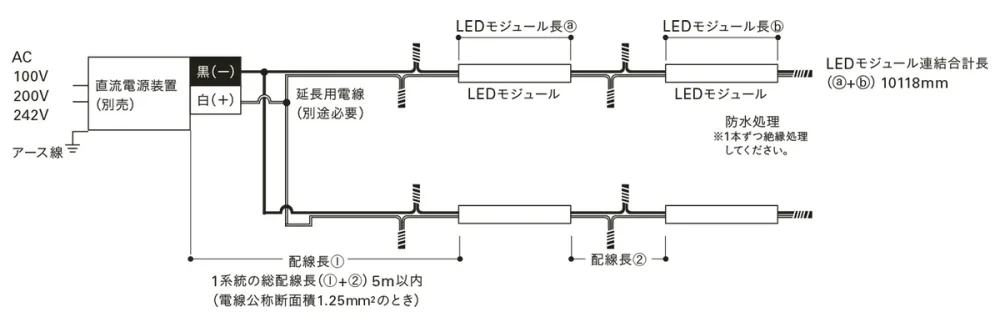

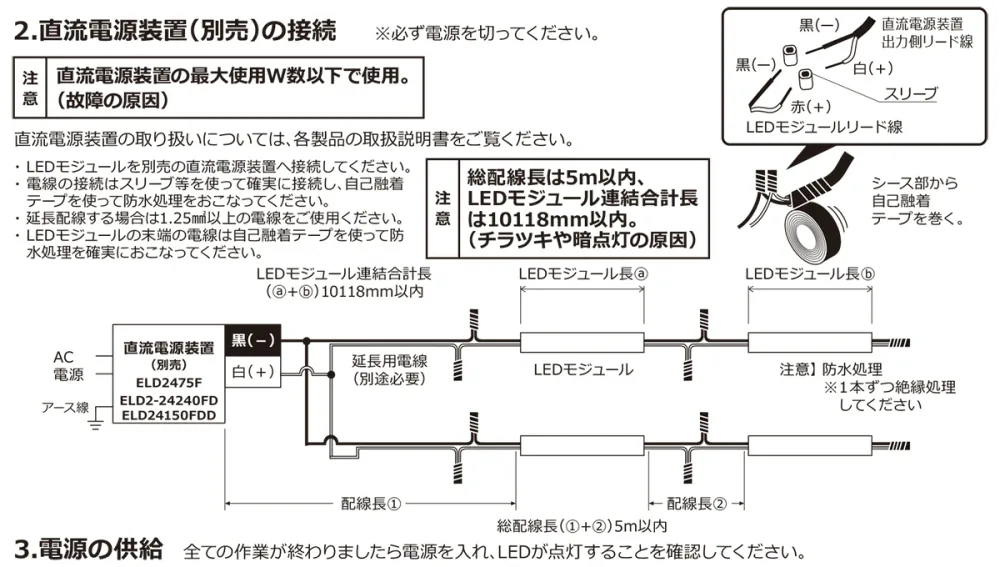

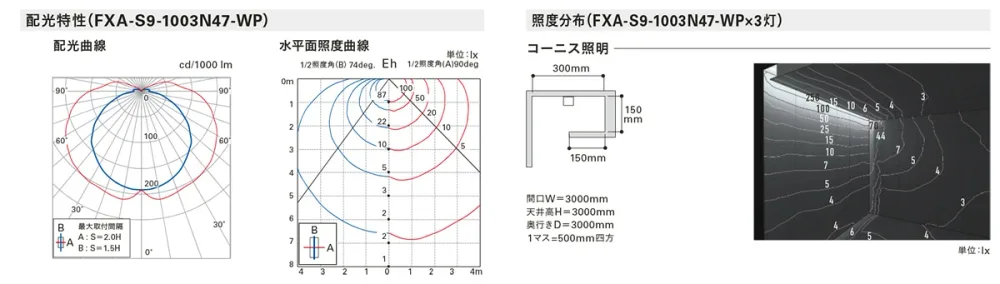

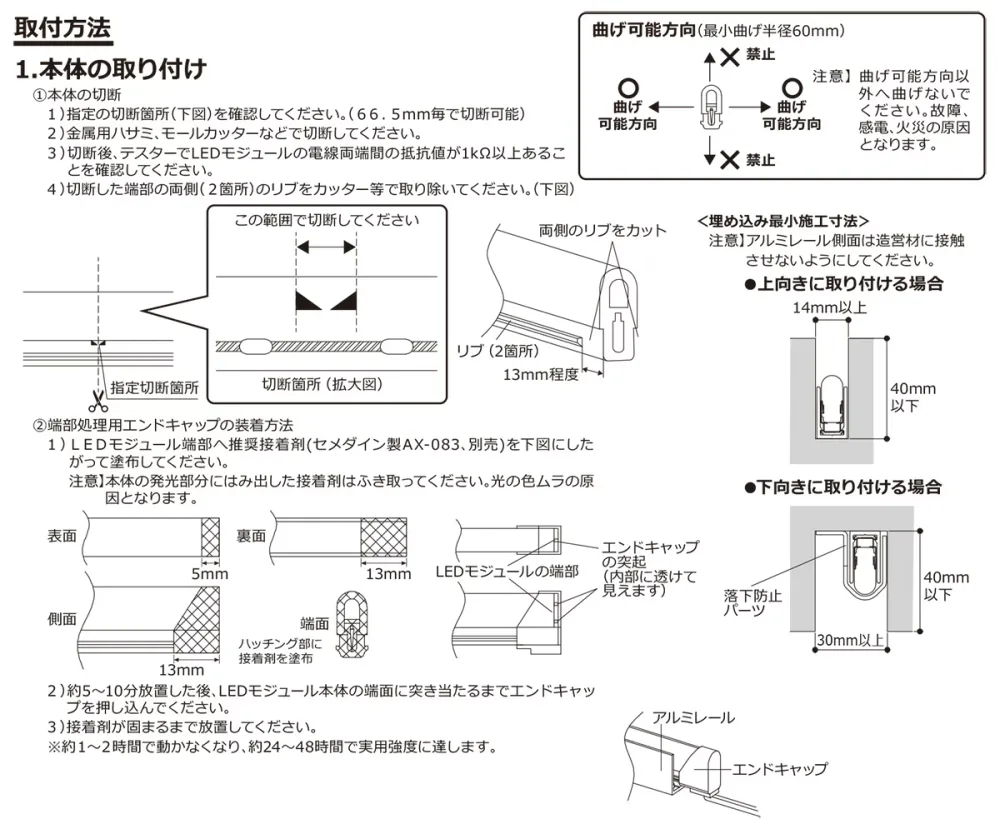

メーカー： DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名：屋外用フレキシブルLEDモジュール FXA-S9-WP 入力電圧：DC24V 連結：1系統10118mm以内 調光：PWM/DALI ※以下のオプション品は別途必要です。 ≪直流電源装置≫ 直流電源装置 ※適合する直流電源装置をお選びください。 ≪適合調光器≫ PDC1500T（3路スイッチ対応）:出力負荷15Aまで PDC1000S（3路スイッチ対応）:出力負荷15Aまで ≪オプションパーツ≫ アルミレール（直線） 曲がりアルミレール モジュールクリップ 落下防止パーツ エンドキャップ 接着材 ※施工時の一時的な点灯を除き日中の直射日光や西日の当たる状態では点灯させないでください。 ※サウナなど常時高温高湿となるところでは使用しないでください。 ※温泉付近などの腐食ガスが発生する場所など、錆や腐食の発生する場所では使用しないでください。 ※水没する恐れがある場所では使用しないでください。 ※周囲温度は-10℃〜35℃の範囲で使用してください。周囲温度が高温または低温の場合、（特に寒冷地など）LEDモジュールの短寿命、不点灯、チラツキの原因となります。 ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。 ※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト 店舗照明 住宅 商業施設 アウトドア 階段下 ベンチ フットライト屋外用フレキシブルLEDモジュールFXA-S9-1535-WP ■特徴 最小曲げ半径60mm 高い耐候性と防水・防塵性 横方向に曲げることができます。 ディフューズ(粒無し)タイプ 連結可(1系統最大10118mm以内) IP保護等級：IP67 FXA-S9- 1003 N47 - WP （S) （例) 1 2 3 4 5 1.製品種別 屋外用フレキシブルLEDモジュール。 2.長さ 537、1003、1535、2000、2532、3064、4062、5059の8サイズ 3.光源色 L27=2700K 電球色 Ra85L31=3100K 電球色 Ra85 WW35=3500K 温白色 Ra85 W40=4000K 白色 Ra85 N47=4700K 昼白色 Ra85 4.屋外用 5.送り S:送りなし仕様 無記:送りあり ■ 光源寿命40000時間 ■ 周波数50/60Hz共用 ■ 屋外仕様 ≪寸法図・付属品≫ ■取付方法 1.本体の取り付け ●LEDモジュールの長さ調整方法 【1】本体の切断 1)指定の切断箇所(下図)を確認してください。(66.5mm毎で切断可能) 2)金属用ハサミ、モールカッターなどで切断してください。 3)切断後、テスターでLEDモジュールの電線両端間の抵抗値が1kΩ以上あることを確認してください。 4)切断した端部の両側(2箇所)のリブをカッター等で取り除いてください。 【2】端部処理用エンドキャップの装着方法 1)LEDモジュール端部へ推奨接着剤(セメダイン製AX-083、別売)を下図にしたがって塗布してください。 注意】本体の発光部分にはみ出した接着剤はふき取ってください。光の色ムラの原因となります。 2)約5〜10分放置した後、、エンドキャップの突起がLEDモジュール本体の端面に突き当たるまでエンドキャップを押し込んでください。 3)接着剤が固まるまで放置してください。 ※約1〜2時間で動かなくなり、約24〜48時間で実用強度に達します。 ※写真をクリックすると拡大します。 ●アルミレールとLEDモジュールの取り付け 【1】アルミレールをLEDモジュールの全長より30mm短く切断し、切断部のバリを除去し てください。 注意】エンドキャップおよび端部処理用エンドキャップは、アルミレール端部の外へでるように装着してください。(アルミレールには収まりません) 注意】TR-FXAS9-1000CAは切り欠きがある側：R80mm未満、切り欠きが無い側：R60未満に曲げないでください。 【2】アルミレールにモジュールクリップが約150mmの間隔で装着されていることを確認 してください。 ●LEDモジュールの発光面を限りなくフラットにする場合 1)別売のモジュールクリップを追加してください。 2)モジュールクリップをマイナスドライバー等でアルミレールの奥へカチッと音がするまで押し込んで固定してください。 3)LEDモジュールを装着してください。 【3】アルミレールをステンレス製ねじ(呼び径3mm、長さ30mm以上別途必要)で造営材に確実に固定してください。 ※新たに取付穴をあける場合は、アルミレールの溝にΦ3.5mm程度の穴をあけてください。 注意】ねじ取付け後、モジュールクリップはねじ頭の上をスライドすることはできません。 【4】アルミレールにモジュールを装着してください。 【5】上向き取り付け以外は落下防止パーツFXAS9-RB(別売)をアルミレールに合わせ、ステンレス製ねじ(呼び径3mm、長さ30mm以上 別途必要)で確実に取り付けてください。 注意】LEDモジュール1本につき落下防止パーツ(別売)は2個以上使用してください。 注意】約300mm毎に1個の間隔で取り付けてください。 ※写真をクリックすると拡大します。 2．直流電源装置（別売)の接続 ※必ず電源を切ってください。 直流電源装置の取り扱いについては、各製品の取扱説明書をご覧ください。 ・LEDモジュールを別売の直流電源装置へ接続してください。 ・電線の接続はスリーブ等を使って確実に接続し、自己融着テープを使って防水処理をおこなってください。 ・延長配線する場合は1.25mm2以上の電線をご使用ください。 ・LEDモジュールの末端の電線は自己融着テープを使って防水処理を確実におこなってください。 3.電源の供給 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。
